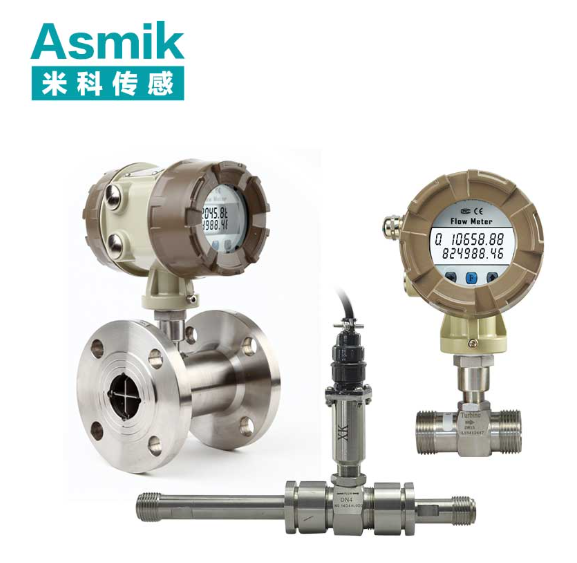

液體渦輪流量計 dn250 是適配公稱直徑 250mm 管道（實際內徑需結合壁厚修正：碳鋼管道壁厚 8mm 時實際內徑 234mm，不銹鋼管道壁厚 6mm 時實際內徑 238mm）的中管徑液體計量設備，基于 “渦輪旋轉切割磁力線產生脈沖信號” 原理工作，核心用于導電率無要求、粘度≤50×10?? m²/s 的清潔或含微量雜質液體（如自來水、工業循環水、輕質油類、化工溶劑），廣泛應用于市政供水主干管、工廠冷卻水路、油品輸送管道、化工原料配比管路等場景。其常規測量精度 0.5-1.0 級（符合 GB/T 30246-2013《液體渦輪流量計》標準），流速測量范圍 0.5-10m/s，對應工況體積流量每小時約 76-1520m³（按 234mm 內徑計算），耐壓等級 1.6-4.0MPa，耐溫范圍 - 20-120℃（依材質適配）。針對 dn250 中管徑特性，該設備優化了 “多葉片渦輪結構（提升低流速靈敏度）、耐磨軸承（延長使用壽命）、抗干擾信號檢測（適配工業環境）”，同時具備脈沖 / 4-20mA 信號輸出、數據存儲、故障自診斷功能，解決了中管徑液體 “低流速計量不準、高流速磨損快、工業干擾影響大” 的難題。下文將從測量原理、核心結構、場景適配、精度影響因素及安裝維護五方面，系統解析液體渦輪流量計 dn250 的技術要點與應用邏輯。
一、液體渦輪流量計 dn250 的測量原理（中管徑液體適配優化）
該流量計通過液體推動渦輪旋轉，利用電磁感應原理將旋轉速度轉化為流量信號，針對 dn250 中管徑液體的 “流態不均、低流速信號弱、高流速沖擊強” 特性，在渦輪設計、信號處理、流量計算環節進行針對性優化，確保計量精度與穩定性。
（一）核心原理：渦輪旋轉與信號轉換的中管徑適配
當液體流經 dn250 管道時，推動渦輪葉片旋轉，渦輪軸上的永磁體隨渦輪同步轉動，永磁體每旋轉一周，會切割傳感器線圈產生固定數量的脈沖信號（脈沖數與渦輪轉數成正比），脈沖頻率與液體流速呈嚴格線性關系，核心關聯公式為：
f = k·v（f 為脈沖頻率，單位 Hz；k 為儀表常數，由渦輪葉片數量、管道內徑校準確定，dn250 常規取值 800-1000 Hz/(m/s)；v 為液體平均流速，單位 m/s）
針對 dn250 中管徑的優化重點的在于 “渦輪結構與流場引導”：
- 多葉片渦輪設計：采用 12-16 片弧形葉片（比小管徑多 4-6 片），葉片厚度 3-4mm（不銹鋼材質），葉片傾角 15°-20°（兼顧推力與低阻力）。多葉片設計使渦輪在低流速（0.5m/s）下仍能穩定旋轉（轉數≥30r/min），避免小管徑單葉片渦輪 “低流速不啟動” 的問題；同時，弧形葉片可減少液體沖擊產生的湍流，使渦輪轉速與流速的線性相關系數≥0.999（常規單葉片為 0.995），確保 0.5-10m/s 全流速范圍精度達標。
- 導流體與流場優化：在渦輪前后端設置錐形導流體（材質與表體一致），導流體長度 80-100mm（約為管道內徑的 1/3），內壁做圓弧過渡（圓角半徑 15mm）。導流體可將液體引導為軸向流動，減少中管徑管道內的徑向偏流（偏流幅度從 ±15% 降至 ±5%），避免渦輪因受力不均產生偏心磨損；同時，導流體可過濾液體中的微小雜質（粒徑≤1mm），防止雜質卡滯渦輪（卡滯會導致流量顯示為零，誤差 100%）。
（二）流量計算：中管徑實際參數修正
液體渦輪流量計 dn250 的流量計算需以 “實際內徑 + 液體物性” 為基準，避免因參數偏差導致計量失準：
- 實際內徑與截面積修正：dn250 公稱直徑對應的實際內徑因管材壁厚差異顯著，直接影響流量計算基準：
- 碳鋼管道（壁厚 8mm，實際內徑 234mm）：截面積 A=π×(0.234/2)²≈0.0431㎡；
- 不銹鋼管道（壁厚 6mm，實際內徑 238mm）：截面積 A=π×(0.238/2)²≈0.0444㎡；
若忽略實際內徑，直接用公稱直徑 250mm 計算（截面積 0.0491㎡），碳鋼管道的流量誤差會達 14%，因此安裝前必須用超聲波測厚儀實測管道壁厚，精確計算實際內徑與截面積。
- 工況體積流量計算：結合脈沖頻率與實際參數，工況體積流量公式為Q = (f/k)·A·3600（單位 m³/h），其中 f 需通過信號檢測單元實時采集，k 需根據液體粘度校準（粘度每增加 10×10?? m²/s，k 值修正 - 2%）。以碳鋼管道為例：
- 低流速場景（0.5m/s，如夜間市政供水）：f=800×0.5=400Hz，Q=(400/800)×0.0431×3600≈77.6m³/h；
- 高流速場景（10m/s，如工廠高峰冷卻水路）：f=800×10=8000Hz，Q=(8000/800)×0.0431×3600≈1551.6m³/h；
對于粘度 > 20×10?? m²/s 的液體（如輕質潤滑油），需啟用 “粘度補償算法”：通過內置粘度傳感器（精度 ±5×10?? m²/s）實時修正 k 值，避免粘度升高導致渦輪轉速下降（轉速偏差 10% 時，誤差增 10%）。
二、液體渦輪流量計 dn250 的核心結構設計（中管徑液體特性適配）
針對 dn250 中管徑液體的 “中高流量沖擊、工業環境干擾、戶外 / 管廊安裝” 特性，核心結構分為 “渦輪單元、軸承單元、信號檢測單元、表體單元、轉換器單元” 五部分，各部分設計圍繞 “耐磨、抗擾、易安裝” 展開。
（一）渦輪單元：中管徑液體的耐磨與穩定旋轉
渦輪是核心運動部件，需適配中高流量液體的沖擊與長期旋轉磨損：
- 渦輪材質選型（按液體特性）
| 液體類型 |
渦輪材質 |
葉片數量 |
耐溫范圍 |
耐磨性能（相對值） |
壽命（年） |
核心優勢 |
| 清潔水 / 循環水 |
304 不銹鋼 |
14 |
-20-120℃ |
1.0 |
5-6 |
成本低、耐腐蝕，適配無雜質場景 |
| 含微量雜質液體（≤5mg/L） |
316L 不銹鋼 |
14 |
-20-120℃ |
1.5 |
7-8 |
耐腐耐磨，含鉬元素提升抗沖刷能力 |
| 輕質油類 / 溶劑 |
鈦合金 |
16 |
-20-150℃ |
2.0 |
8-10 |
密度低（減少液體推動阻力）、耐油腐蝕，適配油品輸送 |
| 渦輪軸采用實心不銹鋼材質（直徑 12-15mm），軸徑公差≤0.01mm，確保與軸承的配合間隙（0.02-0.03mm），避免間隙過大導致渦輪偏心（偏心 0.1mm 時，轉速波動 ±3%，誤差增 3%）。 |
|
|
|
|
|
|
- 渦輪動平衡校準：中管徑液體流量大，渦輪轉速高（10m/s 時轉速約 1500r/min），若動平衡不佳會產生振動，導致信號波動。因此渦輪需通過 GB/T 9239.1-2006《機械振動 恒態（剛性）轉子平衡品質要求》校準，平衡精度等級達 G2.5（轉速 1500r/min 時，許用不平衡量≤0.5g?mm），確保旋轉時振動加速度≤0.5g，信號波動幅度≤±1%。
（二）軸承單元：中高轉速下的耐磨與低阻力
軸承支撐渦輪旋轉，是決定設備壽命的關鍵，需適配 dn250 中管徑的中高轉速（30-1500r/min）：
- 軸承類型與材質
| 液體類型 |
軸承類型 |
材質 |
摩擦系數 |
最大轉速（r/min） |
壽命（小時） |
核心優勢 |
| 清潔低粘度液體 |
硬質合金軸承 |
碳化鎢 - 鈷 |
0.005 |
3000 |
20000 |
摩擦小、轉速高，適配水類液體 |
| 含微量雜質液體 |
陶瓷軸承 |
氮化硅 |
0.008 |
2500 |
15000 |
耐磨損、抗雜質卡滯，適配含沙循環水 |
| 油類 / 高粘度液體 |
石墨軸承 |
浸金屬石墨 |
0.012 |
2000 |
18000 |
自潤滑、耐油腐蝕，適配油品輸送 |
| 軸承與渦輪軸的配合采用 “間隙配合”，間隙 0.02-0.03mm，既保證旋轉順暢，又避免液體泄漏（泄漏率≤0.1m³/h，1.6MPa 壓力下）；軸承兩端設置密封圈（氟橡膠材質，耐溫 - 20-200℃），防止液體滲入軸承內部導致潤滑失效。 |
|
|
|
|
|
|
- 潤滑與維護設計：針對清潔液體場景，軸承采用 “液體自潤滑”（液體本身作為潤滑劑，無需額外加油）；含雜質或油類場景，需定期補充專用潤滑劑（每 6 個月加注 1 次，每次 5-10mL），潤滑劑需與液體兼容（如水類用食品級潤滑油，油類用同類型潤滑油），避免污染液體或影響計量。
（三）信號檢測單元：工業環境的抗干擾與高靈敏度
信號檢測單元將渦輪旋轉轉化為電信號，需適配 dn250 中管徑的中低脈沖頻率（400-8000Hz）與工業電磁干擾：
- 傳感器類型與封裝
采用 “霍爾效應傳感器” 或 “電磁感應傳感器”：
- 霍爾效應傳感器：適配低轉速場景（0.5-3m/s，脈沖頻率 400-2400Hz），靈敏度≥10mV/Hz，輸出方波信號（高電平 5V，低電平 0V），抗干擾能力強（信噪比≥45dB）；
- 電磁感應傳感器：適配高轉速場景（3-10m/s，脈沖頻率 2400-8000Hz），輸出正弦波信號（幅值 50-200mV），響應速度快（≤1μs），適合高流量動態計量；
傳感器外殼為 304 不銹鋼材質（防水等級 IP67），安裝在表體外側（與液體隔離），距離渦輪永磁體 5-8mm，確保信號強度（幅值≥50mV）；傳感器線纜采用 “銅網 + 鋁箔” 雙層屏蔽線（屏蔽率≥98%），單端在轉換器端接地（接地電阻≤10Ω），減少工廠變頻器、高壓電纜的電磁干擾（干擾幅度從 ±5% 降至 ±1%）。
- 信號放大與濾波：轉換器內置 “高增益放大器 + 自適應濾波算法”：
- 放大器將傳感器輸出的微弱信號（50-200mV）放大 100-500 倍，放大精度≤±0.1%，避免放大環節引入誤差；
- 濾波算法包含 50Hz 工頻濾波、振動噪聲濾波、液體脈動濾波，可過濾 99% 以上的干擾信號（如管道振動產生的虛假脈沖），確保脈沖計數誤差≤±0.01%。
（四）表體單元：中管徑的耐壓與安裝適配
表體承載液體與核心部件，需兼顧中管徑的結構強度與安裝需求：
- 材質與壁厚設計
| 應用場景 |
表體材質 |
壁厚（mm） |
耐壓等級（MPa） |
耐溫范圍 |
單臺重量（kg） |
核心優勢 |
| 常規市政 / 工業場景 |
Q345R 碳鋼 |
14-16 |
1.6-2.5 |
-20-120℃ |
120-150 |
成本低、強度高（抗拉強度≥490MPa），適配中管徑吊裝 |
| 弱腐蝕場景（化工） |
304 不銹鋼 |
12-14 |
1.6-2.5 |
-20-120℃ |
130-160 |
耐弱酸堿（pH 5-9），避免化工溶劑腐蝕 |
| 強腐蝕場景（含氯廢水） |
316L 不銹鋼 |
12-14 |
1.6-2.5 |
-20-120℃ |
140-170 |
耐酸耐堿（pH 1-14），含鉬元素抗氯腐蝕 |
| 表體通過有限元分析優化外壁加強筋（間距 400-500mm，筋高 20-25mm），1.6MPa 壓力下殼體變形量≤0.05mm，避免渦輪與傳感器位置偏移導致的信號誤差（變形 0.1mm 時誤差增 2%）；表體兩端法蘭適配 dn250 標準法蘭（PN1.6/2.5/4.0MPa），密封面為凹凸面（比平面密封泄漏率低 90%），螺栓數量 24-32 顆（規格 M24，8.8 級碳鋼），確保中高壓力下無泄漏。 |
|
|
|
|
|
|
- 安裝輔助結構：表體頂部焊接 2 個碳鋼吊裝耳板（承重≥200kg / 個），適配 8 噸以上吊車或行車吊裝（單臺設備總重 120-170kg）；表體底部預留 4 個支架接口（螺栓連接），配套碳鋼或不銹鋼支架（高度 150-200mm），可固定在管廊橫梁或混凝土基礎上，分散表體重量（避免管道承重過大導致變形，管道撓度≤0.1mm/m）。
（五）轉換器單元：中管徑液體的智能計量
轉換器是 “脈沖信號 - 流量數據” 的中樞，需適配中管徑液體的計量需求與工業管控：
- 核心功能
- 數據計算：實時采集脈沖信號，計算瞬時流量（m³/h）、累計流量（m³），支持中文 LCD 大屏顯示（分辨率 480×272），同時顯示轉速、溫度、信號強度；內置 “溫度補償算法”，通過 PT100 溫度傳感器（精度 ±0.5℃）修正液體密度變化（溫度每變化 10℃，密度變化 0.3%，補償后誤差≤±0.05%）；
- 信號輸出與通訊：標配脈沖輸出（0.1-1000Hz）與 4-20mA 模擬量輸出（對應 0-1520m³/h 流量），適配 PLC、DCS 系統；可選 RS485 接口（Modbus-RTU 協議）或 4G 無線通訊（接入工廠能源管理平臺），支持遠程實時監控與參數配置；
- 故障自診斷：具備渦輪卡滯（轉速驟降≥50%）、傳感器故障（信號丟失）、軸承磨損（轉速波動≥10%）報警功能，2 路繼電器輸出（250V AC/5A）聯動閥門或聲光提示，避免設備故障導致的計量失準。
- 環境適配：轉換器外殼為 304 不銹鋼材質（防護等級 IP65），可壁掛、管裝或柜式安裝，工作溫度 - 20-70℃（適配戶外、管廊、車間等場景）；與表體的連接距離可延伸至 200m（通過屏蔽電纜），解決中管徑系統表體與操作區分散的安裝難題。
三、液體渦輪流量計 dn250 的場景適配（中管徑液體特性）
不同中管徑液體場景的流體特性、壓力溫度、計量需求差異顯著，需結合場景選擇設備配置，確保計量精準與長期穩定。
（一）市政供水主干管場景（貿易結算 / 管網監控）
- 工況特點：流量波動大（平峰 100-300m³/h，高峰 800-1200m³/h），液體為自來水（含余氯 0.2-0.5mg/L，粘度 1.0×10?? m²/s），溫度 5-30℃，壓力 0.6-1.0MPa，戶外管廊安裝，需貿易結算（精度 0.5 級）與遠程監控；
- 適配配置：
- 表體：Q345R 碳鋼（成本低，適配常規壓力）；
- 渦輪：304 不銹鋼（耐自來水輕微腐蝕）；
- 軸承：硬質合金軸承（自潤滑，適配清潔水）；
- 傳感器：霍爾效應傳感器（適配低流速，信號穩定）；
- 轉換器：4G 無線通訊（遠程抄表）+ 貿易結算功能（數據凍結、加密存儲）+ 溫度補償；
- 輔助：吊裝耳板 + 管廊支架；
- 核心優勢：0.5 級精度滿足貿易結算國標要求（GB 50013-2018《室外給水設計標準》），無壓損降低管網能耗（年節電超 12 萬度），4G 通訊實現無人值守，適配數十萬人口片區供水主干管計量（如新城供水干線流量監控）。
（二）工廠冷卻水路場景（工業循環水計量）
- 工況特點：流量穩定（500-1000m³/h），液體為循環冷卻水（含沙量≤5mg/L，粘度 1.2×10?? m²/s），溫度 20-45℃，壓力 1.0-1.6MPa，靠近泵組（振動加速度≤1.5g），車間內安裝，需內部計量（精度 1.0 級）與 PLC 聯動；
- 適配配置：
- 表體：304 不銹鋼（耐循環水輕微腐蝕，避免鐵銹污染設備）；
- 渦輪：316L 不銹鋼（耐循環水含沙沖刷）；
- 軸承：陶瓷軸承（抗雜質卡滯，延長壽命）；
- 傳感器：電磁感應傳感器（適配高流速，響應快）；
- 轉換器：以太網通訊（接入工廠 DCS 系統）+ 振動抑制算法（過濾泵組干擾）+ 4-20mA 輸出（聯動冷卻水泵）；
- 輔助：車間支架 + 檢修平臺；
- 核心優勢：陶瓷軸承耐雜質磨損（壽命 7 年，比硬質合金長 2 年），振動抑制算法確保泵組旁誤差≤±1.5%，以太網通訊實現流量與泵組頻率的閉環控制（根據流量調整泵組功率，年節電超 18 萬度），適配大型工廠冷卻水路計量（如汽車廠沖壓車間冷卻水路）。
（三）化工溶劑輸送場景（弱腐蝕液體計量）
- 工況特點：流量中低（200-500m³/h），液體為化工溶劑（如乙醇、乙二醇，粘度 2.0-5.0×10?? m²/s，pH 5-7，弱腐蝕），溫度 15-40℃，壓力 0.8-1.2MPa，防爆車間安裝（需防爆），需精準配比（精度 0.5 級）；
- 適配配置：
- 表體：316L 不銹鋼（耐溶劑弱腐蝕）；
- 渦輪：鈦合金（密度低，減少溶劑推動阻力）；
- 軸承：石墨軸承（自潤滑，耐溶劑腐蝕）；
- 傳感器：防爆型電磁感應傳感器（符合 GB 3836.2 標準）；
- 轉換器：防爆型（Ex d IIB T4 Ga）+ RS485 通訊（接入防爆區 DCS 系統）+ 粘度補償；
- 輔助：防爆支架 + 接地裝置；
- 核心優勢：316L 不銹鋼 + 鈦合金耐溶劑腐蝕（壽命 8 年），粘度補償確保溶劑粘度變化時誤差≤±0.5%，防爆設計適配化工車間安全要求，精準計量為溶劑配比提供數據支撐（如涂料廠溶劑配比管路）。
四、影響液體渦輪流量計 dn250 精度的關鍵因素（中管徑特有挑戰）
（一）管道流態與直管段不足（核心干擾）
- 直管段不足導致偏流：dn250 中管徑流態恢復速度慢，上游擾動（如閥門、彎頭）會加劇偏流：
- 上游 5 倍管徑（1250mm）內有 90° 彎頭：液體偏流幅度達 20%，渦輪受力不均，轉速波動 ±5%，誤差增 5%-7%；
- 上游 3 倍管徑（750mm）內有節流閥：閥門開度 < 70% 時產生湍流，渦輪轉速忽快忽慢，誤差增 8%-10%；
應對措施：上游預留≥10 倍管徑（2500mm）直管段，下游≥5 倍管徑（1250mm）；空間有限時，上游安裝 dn250 蜂窩式流態調整器（長度≥1500mm，多孔結構），使流速分布偏差≤5%，誤差降至 ±2% 以內。
- 管道振動干擾：dn250 管道剛性較差，靠近泵組、壓縮機時，振動加速度≥1.5g 會導致：
- 渦輪軸與軸承間隙增大（從 0.02mm 增至 0.05mm），渦輪偏心旋轉，轉速波動 ±3%，誤差增 3%-4%；
- 傳感器誤將管道振動信號識別為渦輪旋轉信號，產生虛假脈沖（每小時多計 10-20m³ 流量）；
應對措施：在表體與管道間加裝橡膠減振墊（厚度 8-10mm，減振率≥60%）；選用帶 “振動抑制算法” 的轉換器，通過對比渦輪轉速與管道振動頻率（振動無周期性，轉速有周期性），過濾振動噪聲，波動幅度從 ±3% 降至 ±1%。
（二）液體特性影響（粘度、雜質、溫度）
- 液體粘度超標：液體渦輪流量計 dn250 僅適用于粘度≤50×10?? m²/s 的液體，粘度超限時：
- 粘度 50-100×10?? m²/s（如重油）：液體粘性阻力增大，渦輪轉速下降，誤差從 ±1.0% 增至 ±5%；
- 粘度 > 100×10?? m²/s（如瀝青）：渦輪無法穩定旋轉，轉速波動 ±10%，誤差超 ±10%；
應對措施：測量前檢測液體粘度，粘度 20-50×10?? m²/s 時，啟用轉換器的 “粘度補償算法”（輸入粘度值后自動修正 k 值）；粘度 > 50×10?? m²/s 時，更換為橢圓齒輪流量計（適配高粘度液體）。
- 液體含雜量過高：液體含雜量 > 5mg/L（如河水、礦山循環水）時：
- 雜質磨損渦輪葉片：304 不銹鋼渦輪年磨損量 0.2mm，葉片厚度從 3mm 減至 2.6mm，k 值從 800 變為 760，誤差增 5%；
- 雜質卡滯軸承：軸承間隙被雜質堵塞，渦輪轉速下降，誤差增 8%-10%；
應對措施：上游安裝 dn250 自動反沖洗過濾器（過濾精度≤0.1mm，反沖洗周期 1 天），控制含雜量≤3mg/L；每季度拆卸表體，用高壓水（0.5MPa）沖洗渦輪與軸承，去除附著雜質；高含雜場景選用陶瓷軸承（耐磨損）與 316L 不銹鋼渦輪（抗腐蝕）。
- 溫度波動過大：溫度波動超 20℃（如夏季車間溫度 40℃，冬季 5℃）時：
- 表體熱脹冷縮：碳鋼表體溫度每變化 10℃，內徑變化 0.02mm，截面積變化 0.04%，誤差增 0.04%；
- 液體粘度變化：水的粘度隨溫度升高而降低（20℃時 1.0×10?? m²/s，40℃時 0.65×10?? m²/s），渦輪轉速升高，誤差增 3.5%；
應對措施：管道外側包裹保溫層（厚度 20-30mm），控制溫度波動≤±5℃；轉換器內置溫度補償算法，實時修正溫度對內徑與粘度的影響，補償后誤差≤±0.5%。
（三）安裝與維護偏差
- 安裝垂直度與中心偏移：dn250 中管徑安裝時，若表體與管道軸線垂直度偏差超過 0.5°，或中心偏移超過 8mm，會導致：
- 渦輪受力不均，偏心旋轉，轉速波動 ±2%，誤差增 2%-3%；
- 傳感器與渦輪永磁體間距變化（從 5mm 增至 7mm），信號強度下降 40%，誤差增 4%-5%；
應對措施：安裝時用激光對中儀（精度 ±0.1mm）校準，確保垂直度偏差≤0.1°，中心偏移≤5mm；緊固法蘭螺栓時采用 “對角分步緊固法”（分 4 次緊固至額定扭矩 1200-1500N?m），避免法蘭偏斜。
- 軸承潤滑不足：軸承長期缺乏潤滑（如清潔水場景未定期檢查，油類場景未補充潤滑劑）時：
- 摩擦系數增大（從 0.005 增至 0.02），渦輪轉速下降，誤差增 3%-4%；
- 軸承磨損加劇（硬質合金軸承壽命從 20000 小時縮短至 8000 小時），3-4 個月即需更換軸承（成本 500-800 元 / 套）；
應對措施：清潔水場景每季度檢查軸承潤滑狀態（通過轉換器查看轉速波動，波動超 ±2% 時需拆洗軸承）；油類場景每 6 個月補充專用潤滑劑（每次 5-10mL）；高轉速場景（≥8m/s）每月檢查 1 次，確保軸承潤滑良好。
五、液體渦輪流量計 dn250 的規范安裝與維護
（一）安裝規范（中管徑液體重點）
- 安裝位置選擇
- 避開擾動源：遠離泵組、閥門、彎頭，上游直管段≥10 倍管徑（2500mm），下游≥5 倍管徑（1250mm）；禁止安裝在管道最高點（易積氣，導致渦輪空轉）或最低點（易積渣，堵塞渦輪）；
- 環境適配：戶外安裝需選擇無積水、無暴曬的位置（加裝防雨遮陽棚，防護 IP65）；防爆區域（如化工車間）需選用防爆型設備，遠離火源與腐蝕源（間距≥3m）；高溫環境（≥80℃）需遠離熱源（間距≥5m），表體外側加裝散熱片；
- 安裝方式：優先水平安裝（管道坡度≤0.1%），渦輪軸線水平布置（避免重力導致軸承偏磨）；垂直安裝時液體從下往上流動（排泡排渣），僅適用于無氣泡、無雜質的液體（如蒸餾水）。
- 表體安裝與法蘭對接
- 吊裝：采用 8 噸以上吊車或行車吊裝，吊點僅允許使用表體頂部的專用耳板（禁止吊法蘭或傳感器），吊裝時緩慢起吊（速度≤0.3m/min），配備專人指揮，避免碰撞管道；
- 法蘭匹配：確保流量計法蘭與管道法蘭的公稱直徑（dn250）、壓力等級（PN1.6/2.5MPa）、密封面類型一致；法蘭面清潔無油污、焊渣，墊片選用 “丁腈橡膠 + 金屬骨架復合墊片”（耐液體腐蝕，耐溫 - 20-120℃）；
- 螺栓緊固：螺栓規格 M24（8.8 級碳鋼 / 不銹鋼），分 4 次逐步緊固至額定扭矩（1200-1500N?m）：第一次 300N?m、第二次 600N?m、第三次 900N?m、第四次額定扭矩，防止法蘭偏斜導致的流態紊亂。
- 接線與接地
- 傳感器接線：傳感器電纜按正負極對應接入轉換器，屏蔽層單端在轉換器端接地（接地電阻≤10Ω）；電纜長度≤100m，避免信號衰減；
- 電源接線：轉換器電源支持 24V DC 或 220V AC，電源線采用 “阻燃銅芯線”（截面積≥2.5mm²），獨立穿管敷設，與傳感器電纜間距≥300mm，防止電源干擾；
- 接地：表體與轉換器分別通過≥25mm² 銅纜連接至獨立接地極（接地極采用 Φ20mm 銅棒，埋深 2m），接地電阻≤10Ω（防爆場景≤4Ω）；接地電纜禁止與動力電纜同溝敷設，減少電磁干擾。
（二）日常維護與校準
- 定期維護（中管徑液體高頻次需求）
- 每日：檢查轉換器顯示（無報警，流量、轉速、溫度數據穩定）；檢查法蘭密封（無液體泄漏）；記錄瞬時流量與累計流量，對比歷史數據，判斷是否異常；
- 每周：清理表體與轉換器表面的灰塵、油污；檢查傳感器電纜是否松動；高含雜場景清理上游過濾器濾芯；
- 每月：通過轉換器查看軸承轉速波動（正常≤±1%），波動超 ±2% 時，拆洗軸承或補充潤滑劑；測量接地電阻（≤10Ω）；
- 每季度：用內窺鏡檢查表體內部（渦輪無磨損、軸承無卡滯、流道無積渣）；校準溫度傳感器（與標準溫度計比對，偏差超 ±0.5℃時調整）；
- 每半年：高含雜 / 腐蝕場景拆卸渦輪與軸承檢查（渦輪磨損超 0.3mm 或軸承間隙超 0.05mm 時更換）；備份歷史數據（通過 U 盤或以太網導出）。
- 校準要求與方法
- 校準周期：貿易結算場景（如市政供水收費）每 1 年第三方檢定（符合 JJG 1037-2008《渦輪流量計》規程），內部計量場景每 2 年校準，高含雜 / 腐蝕場景每 6-12 個月校準；
- 校準方法：
- 在線比對法：在 dn250 管道上并聯標準液體渦輪流量計（精度 0.2 級），連續運行 72 小時，每 2 小時記錄 1 組數據（標準流量 Q?、被校流量 Q?），相對偏差 δ=(Q?-Q?)/Q?×100%≤±1.0%（1.0 級精度）為合格；偏差超限時，調整轉換器的儀表常數 k（每次調整幅度≤10 Hz/(m/s)），重新比對；
- 離線校準法：拆卸后送至具備校準資質的機構，用標準體積管裝置（適配 dn250）模擬實際工況（溫度、壓力、流速），校準儀表常數 k，合格后出具校準報告，重新安裝時需再次檢查安裝精度。
- 故障排查（液體場景常見問題）
- 流量顯示為零：檢查液體是否斷流、傳感器接線是否松動 / 接反、渦輪是否被雜質卡滯（拆洗渦輪）、傳感器是否故障（更換傳感器）；
- 流量誤差超差：檢查直管段是否足夠、渦輪是否磨損（更換渦輪）、軸承是否潤滑不足（補充潤滑劑）、接地電阻是否達標（≤10Ω）；
- 信號波動大：排查是否有電磁干擾（遠離變頻器、檢查接地）、液體是否有氣泡（安裝排氣閥）、管道是否振動（加裝減振墊）。
六、總結
液體渦輪流量計 dn250 的核心價值在于 “中管徑液體場景的精準計量與高效運行”—— 通過多葉片渦輪與耐磨軸承適配中高流量液體的沖擊與磨損，用抗干擾信號檢測解決工業環境干擾問題，以智能通訊與故障診斷滿足現代化管控需求，同時具備無壓損、響應快（≤1 秒）、壽命長（5-10 年）的優勢。無論是市政供水的貿易結算，還是工廠冷卻水路的能耗管控，亦或化工溶劑的精準配比，其都能以 0.5-1.0 級的精度為 dn250 中管徑液體系統提供可靠數據支撐，助力實現 “精準計量、節能降耗、安全運行” 的目標。在實際應用中，需緊扣 “液體特性定配置（如高含雜選陶瓷軸承）、安裝環境定防護（如戶外選防雨棚）、計量需求定精度（如貿易結算選 0.5 級）” 的邏輯，配合規范安裝與定期維護，才能充分發揮其技術價值，為中管徑液體系統的高效運行保駕護航。
