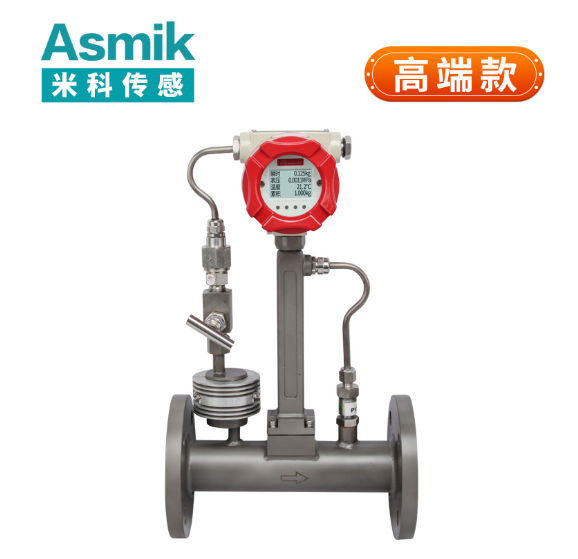

渦街流量計 dn125 法蘭是適配公稱直徑 125mm 管道（實際內徑需結合壁厚修正：碳鋼管道壁厚 5mm 時實際內徑 115mm，不銹鋼管道壁厚 4mm 時實際內徑 117mm）的中小管徑計量設備，采用法蘭式連接（適配 dn125 標準法蘭，PN1.6-2.5MPa），基于卡門渦街原理工作，可精準測量液體（如工業循環水、冷卻水）、氣體（如壓縮空氣、惰性氣體）及飽和蒸汽（如低壓工藝蒸汽），廣泛應用于工廠車間循環水支管、工業園區壓縮空氣管路、小型鍋爐低壓蒸汽輸送、食品醫藥行業清潔流體計量等場景。其常規測量精度 1.0-1.5 級（符合 GB/T 12262-2019《渦街流量計》標準），流速測量范圍為液體 0.5-8m/s、氣體 5-30m/s、蒸汽 3-25m/s，對應工況體積流量每小時約 18-288m³（液體，按 115mm 內徑計算）、每小時約 180-1080m³（氣體）、每小時約 108-900m³（蒸汽）。針對 dn125 法蘭連接特性，該設備優化了 “法蘭與表體一體化加工（減少泄漏點）、法蘭密封面適配（降低污水 / 蒸汽泄漏風險）、法蘭承重設計（適配管道安裝）”，同時具備溫壓補償（氣體 / 蒸汽必需）、RS485 通訊（遠程監控）功能，解決了中小管徑管道 “法蘭連接密封難、安裝空間有限、流態易受連接影響” 的計量難題。下文將從測量原理、核心結構（法蘭適配優化）、場景適配、精度影響因素及安裝維護五方面，系統解析渦街流量計 dn125 法蘭的技術要點與應用邏輯。
一、渦街流量計 dn125 法蘭的測量原理（dn125 + 法蘭適配優化）
該流量計通過流體流經旋渦發生體產生卡門渦街，捕捉旋渦頻率推導流速，再結合 dn125 管道實際截面積計算流量。針對 dn125 中小管徑的流態敏感性與法蘭連接的密封 / 同心度要求，在旋渦發生體設計、信號捕捉、流態優化環節進行針對性調整，確保法蘭連接不影響計量精度。
（一）核心原理：卡門渦街的法蘭與小管徑適配
當流體流經 dn125 管道內的旋渦發生體時，兩側交替產生有規律的旋渦，旋渦脫落頻率與流速呈線性關系，核心公式為f = St·v/d（f 為旋渦頻率，Hz；St 為斯特勞哈爾數，液體取 0.18-0.20、氣體 / 蒸汽取 0.20-0.22，dn125 小管徑流態穩定，統一取 0.20；v 為流體平均流速，m/s；d 為旋渦發生體特征尺寸，m）。
針對 dn125 法蘭的關鍵優化在于 “旋渦發生體與法蘭同心度匹配 + 流態引導”：
- 旋渦發生體與法蘭同心設計：dn125 法蘭連接時，若表體法蘭與管道法蘭同心度偏差超 1mm，會導致流體流經發生體時流速不均（一側流速比另一側高 30%），旋渦頻率偏差 6%-8%。因此采用 “法蘭 - 表體 - 旋渦發生體一體化加工” 工藝，確保三者軸線同心度偏差≤0.3mm—— 加工時先車削法蘭密封面，再以法蘭軸線為基準加工表體流道與旋渦發生體安裝孔，使發生體中心與法蘭中心完全對齊，流速分布偏差≤3%，頻率誤差降至 ±2% 以內。
- 特征尺寸適配小管徑：dn125 實際內徑 115-117mm，旋渦發生體選用等腰三角柱形（比矩形柱壓力損失低 25%），特征尺寸 d=4-6mm（約為實際內徑的 1/20，避免流道堵塞）。例如，液體流速 3m/s（d=5mm）時，頻率 f=0.20×3/0.005=120Hz，傳感器可穩定捕捉（信號信噪比≥40dB）；氣體流速 15m/s 時，f=0.20×15/0.005=600Hz，處于傳感器有效測量范圍（50-1000Hz）。
（二）法蘭連接對流量計算的修正
法蘭連接雖不直接參與流量計算，但法蘭密封與管道內徑的關聯性需納入修正：
- 實際內徑與法蘭匹配：dn125 法蘭的公稱直徑對應管道實際內徑因壁厚差異不同，需精準計算截面積：
- 碳鋼管道（壁厚 5mm，內徑 115mm）：截面積 A=π×(0.115/2)²≈0.0104㎡；
- 不銹鋼管道（壁厚 4mm，內徑 117mm）：截面積 A=π×(0.117/2)²≈0.0108㎡；
若忽略實際內徑，直接用公稱直徑 125mm 計算（截面積 0.0123㎡），碳鋼管道的流量誤差會達 18%，因此安裝前需實測管道壁厚，以實際內徑為基準計算流量（Q = v?A?3600，m³/h）。
- 法蘭密封泄漏的影響：法蘭密封不良會導致流體泄漏（泄漏率 0.1m³/h 時，累計流量誤差 0.5%/ 天），因此需通過密封面優化與壓力測試，確保泄漏率≤0.01m³/h（1.6MPa 壓力下），避免泄漏影響計量準確性。
二、渦街流量計 dn125 法蘭的核心結構（法蘭適配設計）
針對 dn125 法蘭連接的 “密封可靠、安裝便捷、適配小管徑” 需求，核心結構分為 “法蘭單元、表體單元、旋渦發生體單元、傳感器單元、轉換器單元” 五部分，各部分設計均圍繞法蘭特性展開。
（一）法蘭單元：dn125 密封與安裝適配
法蘭是連接管道與表體的核心，需兼顧密封性能與安裝精度，適配 dn125 標準法蘭規范：
- 法蘭材質與規格
| 應用場景 |
法蘭材質 |
公稱壓力（MPa） |
密封面類型 |
螺栓數量 / 規格 |
法蘭厚度（mm） |
核心優勢 |
| 常規液體 / 氣體 |
Q345R 碳鋼 |
1.6-2.5 |
凹凸面 |
8-M16 |
24-28 |
成本低，凹凸面密封泄漏率低 |
| 弱腐蝕場景 |
304 不銹鋼 |
1.6-2.5 |
凹凸面 |
8-M16 |
24-28 |
耐弱酸堿，適配化工輕度腐蝕 |
| 食品 / 醫藥場景 |
304 不銹鋼 |
1.6 |
平面 + PTFE 墊片 |
8-M16 |
24 |
衛生級，易清潔無死角 |
| 法蘭與表體采用 “整體鍛造” 工藝（避免焊接導致的同心度偏差），鍛造后經退火處理消除內應力，1.6MPa 壓力下法蘭變形量≤0.05mm，確保密封面平整度（平面度≤0.1mm）；密封面加工精度達 Ra1.6μm，減少墊片壓縮不均導致的泄漏。 |
|
|
|
|
|
|
- 密封墊片選型
墊片需與流體特性匹配，確保法蘭密封可靠：
- 液體場景（水、油）：丁腈橡膠墊片（耐溫 - 40-120℃，壓縮率 25%-30%），泄漏率≤0.01m³/h；
- 氣體場景（壓縮空氣、惰性氣體）：石墨復合墊片（耐溫 - 200-600℃，抗壓強度≥10MPa），泄漏率≤0.001m³/h；
- 食品場景（清潔流體）：PTFE 墊片（耐溫 - 200-260℃，衛生級認證），無遷移物污染流體；
墊片厚度 3-5mm，安裝時壓縮量控制在 20%-30%（通過扭矩扳手控制螺栓緊固扭矩：M16 螺栓扭矩 40-50N?m），避免過緊導致墊片損壞或過松導致泄漏。
（二）表體單元：法蘭與小管徑的結構適配
表體需適配 dn125 法蘭的安裝空間與流體承載需求：
- 材質與尺寸設計
- 材質：常規場景用 Q345R 碳鋼（抗拉強度≥490MPa），弱腐蝕場景用 304 不銹鋼（耐 pH 5-9 流體），表體壁厚 8-10mm（1.6MPa 耐壓等級），確保承載流體時無變形；
- 尺寸：表體總長≤180mm（比同口徑螺紋連接型號長 30%，但法蘭連接更穩固），適配車間設備密集的安裝空間（管道間距≥200mm 即可安裝）；流道內壁做圓弧過渡（圓角半徑≥8mm），減少流體阻力（液體壓力損失≤15Pa，氣體≤30Pa），避免小管徑因阻力過大導致的流量偏差。
- 法蘭 - 表體一體化優勢
相比法蘭與表體焊接結構，一體化設計有三大優勢：
- 同心度高：軸線偏差≤0.3mm，比焊接結構（偏差≤1mm）減少 70%，流態更穩定；
- 泄漏點少：無焊接接縫，避免流體從焊縫滲入導致的表體腐蝕；
- 強度高：整體抗拉強度≥400MPa，比焊接結構（≥350MPa）高 14%，適配管道振動場景。
（三）旋渦發生體單元：小管徑耐磨與穩定
發生體需在 dn125 小管徑內確保旋渦穩定，同時適配法蘭連接的流態：
- 材質與結構
- 材質：常規場景用 304 不銹鋼（表面硬化處理，硬度≥200HB），高磨損場景（含沙≤30mg/L）用碳化鎢涂層（涂層厚度 1.2mm，耐磨性比不銹鋼高 8 倍），年磨損量≤0.05mm；
- 結構：等腰三角柱形（頂角 60°），高度與管道實際內徑一致（115-117mm），確保全截面流體流經發生體；發生體通過激光焊接固定在表體流道中心，焊接強度≥180MPa，避免法蘭安裝時的外力導致發生體偏移。
（四）傳感器單元：法蘭附近的抗干擾設計
傳感器需在法蘭連接區域精準捕捉旋渦信號，避免法蘭附近的電磁或振動干擾：
- 傳感器類型與安裝
- 類型：常規場景用壓電晶體傳感器（靈敏度≥100mV/g，響應時間≤0.1ms），強振動場景（靠近泵組）用電容式傳感器（抗振動干擾能力強 3 倍）；
- 安裝位置：傳感器安裝在表體側面（遠離法蘭密封面 50mm，避免法蘭螺栓拆裝時碰撞），探頭與發生體側面間距 2-3mm，確保信號強度（幅值≥50mV）；傳感器外殼為 304 不銹鋼（防水等級 IP67），避免流體滲漏損壞內部元件。
- 抗干擾設計
- 電磁干擾：傳感器線纜采用雙層屏蔽線（屏蔽率≥98%），單端在轉換器端接地（接地電阻≤10Ω），減少車間變頻器、電機的干擾；
- 振動干擾：表體與法蘭連接時加裝橡膠減振墊（厚度 5mm，減振率≥50%），減少管道振動傳遞至傳感器（振動加速度≤0.5g 時，信號波動≤±1%）。
（五）轉換器單元：法蘭場景的功能適配
轉換器需適配法蘭連接場景的計量需求，如遠程監控、溫壓補償：
- 核心功能
- 流量計算：實時接收傳感器頻率信號，結合實際內徑計算工況流量，支持瞬時 / 累計流量顯示，數據刷新頻率≥1 次 / 秒；氣體 / 蒸汽場景集成 PT100 溫度傳感器（精度 ±0.5℃）與壓力傳感器（精度 ±0.2% FS），自動修正密度（標準體積流量計算）；
- 通訊與報警：標配 RS485 接口（Modbus-RTU 協議），可選 4G 無線通訊（適配車間無布線場景）；具備流量超限（如 dn125 管網上限 300m³/h）、傳感器故障報警，2 路繼電器輸出聯動閥門；
- 數據存儲：內置 16MB 芯片，存儲 12 個月歷史數據，掉電保存≥10 年，便于法蘭連接場景的后期數據追溯（如車間月度流量統計）。
- 安裝適配
轉換器外殼為 ABS 工程塑料（防護等級 IP65），可壁掛或管裝（與表體距離≤10m），適配法蘭安裝的管道旁空間；重量≤0.8kg，無需額外支架，安裝便捷。
三、渦街流量計 dn125 法蘭的場景適配（法蘭與流體特性）
不同場景的流體特性、安裝環境、密封需求差異顯著，需結合法蘭特性選擇配置，確保計量精準與長期穩定。
（一）工廠車間循環水支管場景
- 工況特點：流量中低（每小時 50-150m³），流體為循環冷卻水（含沙≤20mg/L，pH 7-8），溫度 15-40℃，壓力 0.8-1.2MPa，車間內管道密集（安裝空間有限），法蘭連接需便于后期拆卸維護；
- 適配配置：
- 法蘭：Q345R 碳鋼（凹凸面）+ 丁腈橡膠墊片；
- 表體：Q345R 碳鋼；
- 發生體：304 不銹鋼；
- 轉換器：基礎功能（僅顯示流量，無通訊）；
- 核心優勢：法蘭連接拆卸便捷（維護時無需切斷管道），凹凸面密封泄漏率低（≤0.01m³/h），成本低適配車間內部計量需求（如電機冷卻水路流量監控），精度 ±1.5% 滿足內部能耗核算。
（二）工業園區壓縮空氣支管場景
- 工況特點：流量穩定（每小時 200-500Nm³ 標準流量），流體為壓縮空氣（含微量油霧≤5mg/m³，壓力 0.6-0.8MPa 表壓），溫度 5-35℃，戶外管廊安裝（需耐候），法蘭連接需耐粉塵腐蝕；
- 適配配置：
- 法蘭：304 不銹鋼（凹凸面）+ 石墨復合墊片；
- 表體：304 不銹鋼；
- 發生體：304 不銹鋼；
- 轉換器：溫壓補償（計算標準流量）+ RS485 通訊（接入園區能源平臺）；
- 核心優勢：304 不銹鋼法蘭耐戶外粉塵腐蝕（壽命≥8 年），石墨墊片適配氣體密封（泄漏率≤0.001m³/h），溫壓補償確保標準流量精準（誤差≤±1.0%），遠程通訊減少管廊巡檢成本。
（三）食品廠清潔流體輸送場景（如果汁、純凈水）
- 工況特點：流量低（每小時 20-80m³），流體為清潔食品級流體（無雜質，pH 6-7），溫度 20-50℃，壓力 0.4-0.6MPa，車間內衛生級環境，法蘭連接需易清潔、無衛生死角；
- 適配配置：
- 法蘭：304 不銹鋼（平面）+ PTFE 衛生級墊片；
- 表體：304 不銹鋼（內外電解拋光，Ra≤0.8μm）；
- 發生體：304 不銹鋼（衛生級拋光）；
- 轉換器：數據存儲（6 個月歷史數據，便于追溯）；
- 核心優勢：平面法蘭 + PTFE 墊片易清潔（無凹凸面藏污），衛生級拋光符合食品標準（無微生物滋生），精度 ±1.0% 滿足食品流體計量需求（如果汁生產線輸送計量）。
四、影響渦街流量計 dn125 法蘭精度的關鍵因素（法蘭與小管徑挑戰）
（一）法蘭連接偏差（核心干擾）
- 法蘭同心度與垂直度偏差
dn125 小管徑對法蘭安裝精度敏感：
- 同心度偏差超 1mm：表體與管道軸線偏移，流體流經發生體時一側流速高、一側流速低，旋渦頻率偏差 6%-8%，流量誤差增 6%-8%；
- 垂直度偏差超 0.5°：法蘭密封面傾斜，流體產生偏流，頻率偏差 4%-5%，誤差增 4%-5%；
應對措施：安裝時用激光對中儀校準法蘭同心度（偏差≤0.5mm），用水平儀校準垂直度（偏差≤0.1°）；法蘭螺栓采用 “對角分步緊固法”（分 3 次緊固至額定扭矩），避免單側受力導致偏移。
- 法蘭密封泄漏
法蘭密封不良導致流體泄漏，泄漏率 0.05m³/h 時，累計流量誤差 0.25%/ 天；泄漏率 0.1m³/h 時，誤差增 0.5%/ 天，嚴重時影響計量準確性。
應對措施：安裝前檢查法蘭密封面（無劃痕、凹陷）與墊片（無破損）；緊固螺栓后用肥皂水檢測密封面，無氣泡為合格；定期（每月）檢查螺栓緊固狀態，重新緊固松動螺栓（振動會導致螺栓松脫）。
（二）小管徑流態擾動（次要干擾）
- 直管段不足
dn125 小管徑流態恢復慢，上游擾動會加劇誤差：
- 上游 5 倍管徑（625mm）內有 90° 彎頭：流速分布偏差 15%，頻率誤差增 15%-18%；
- 上游 3 倍管徑（375mm）內有閥門：閥門開度 < 70% 時產生湍流，頻率波動超 12%，誤差增 12%-15%；
應對措施：上游預留≥10 倍管徑（1250mm）直管段，下游≥5 倍管徑（625mm）；空間有限時，上游安裝 dn125 微型流態調整器（長度≥200mm），使流速分布偏差≤5%，誤差降至 ±3% 以內。
- 流體含雜與氣泡
- 含雜量 > 30mg/L（如循環水含沙）：雜質磨損發生體（年磨損量 0.1mm），特征尺寸 d 變化，頻率誤差增 5%；雜質附著傳感器，信號強度下降 10%，誤差增 3%；
- 氣泡含量 > 3%（如液體中帶入空氣）：氣泡破壞旋渦穩定性，頻率波動超 8%，誤差增 8%-10%；
應對措施：上游安裝 dn125 過濾器（過濾精度≤0.1mm），控制含雜量≤10mg/L；液體場景在管道最高點安裝排氣閥，定期排氣；選用抗氣泡傳感器（信號穿透能力強，可耐受 5% 氣泡含量）。
（三）環境與電磁干擾
- 管道振動
dn125 管道剛性差，靠近泵組時振動加速度≥1g：
- 傳感器誤將振動信號識別為旋渦信號，頻率偏高，誤差增 5%-7%；
- 振動導致法蘭螺栓松動，密封泄漏率升高，誤差疊加；
應對措施：表體與管道間加裝橡膠減振墊（減振率≥60%）；選用帶 “振動抑制算法” 的轉換器，過濾振動噪聲；每月檢查法蘭螺栓緊固狀態，防止松動。
- 電磁干擾
車間內變頻器、高壓電纜產生電磁干擾（頻率 50-1000Hz），傳感器線纜未屏蔽時，信號波動 ±5%，誤差增 5%-6%；
應對措施：傳感器線纜采用三層屏蔽線（屏蔽率≥99%），單端接地（接地電阻≤10Ω）；轉換器遠離干擾源（間距≥1m）；若干擾嚴重，加裝電磁屏蔽罩（304 不銹鋼材質）。
五、渦街流量計 dn125 法蘭的規范安裝與維護
（一）安裝規范（法蘭與小管徑重點）
- 安裝位置選擇
- 避開擾動源：遠離泵組、閥門、彎頭，上游直管段≥10 倍管徑（1250mm），下游≥5 倍管徑（625mm）；禁止安裝在管道最高點（易積氣）或最低點（易積渣）；
- 環境適配：戶外安裝需加裝防雨罩（防護 IP65），高溫環境（≥80℃）遠離熱源（間距≥2m）；衛生級場景（食品 / 醫藥）安裝在易清潔區域，避免粉塵堆積；
- 安裝方式：優先水平安裝（管道坡度≤0.1%），發生體垂直于管道軸線；垂直安裝時流體從下往上流動（排泡排渣），僅適用于無氣泡、無雜質場景。
- 法蘭安裝步驟
- 法蘭清潔：清理表體與管道法蘭密封面（去除油污、焊渣），用紗布打磨密封面（Ra≤1.6μm）；
- 墊片安裝：將墊片居中放置在法蘭密封面上（偏差≤1mm），避免墊片偏移導致泄漏；
- 法蘭對接：對齊表體與管道法蘭螺栓孔（偏差≤0.5mm），插入螺栓（8-M16），套上螺母；
- 螺栓緊固：采用對角分步緊固法，分 3 次緊固至額定扭矩（M16 螺栓 40-50N?m）：第一次 15N?m、第二次 30N?m、第三次額定扭矩，確保墊片均勻壓縮；
- 密封檢測：用肥皂水涂抹法蘭密封面，無氣泡為合格；通入流體后保壓 30 分鐘，壓力降≤0.02MPa，確認無泄漏。
- 接線與接地
- 傳感器接線：區分正負極接入轉換器，線纜長度≤5m（避免信號衰減）；屏蔽層單端在轉換器端接地；
- 轉換器接地：外殼通過≥1mm² 銅纜連接至獨立接地極（接地電阻≤10Ω），禁止與其他設備共用接地；
- 電源接線：采用 24V DC 或 220V AC 電源，電源線與傳感器線纜間距≥300mm，避免干擾。
（二）日常維護與校準
- 定期維護（法蘭與小管徑需求）
- 每周：檢查轉換器顯示（無報警，流量、壓力、溫度數據穩定）；檢查法蘭密封面（無泄漏）；清理表體與轉換器表面灰塵；
- 每月：檢查法蘭螺栓緊固狀態（重新緊固松動螺栓）；清潔傳感器探頭（用軟布蘸無水乙醇擦拭，去除附著雜質）；測量接地電阻（≤10Ω）；
- 每季度：用內窺鏡檢查表體流道（無積渣、發生體無磨損）；校準溫壓傳感器（與標準儀表比對，偏差超 ±0.5℃或 ±0.05MPa 時調整）；高含雜場景清理上游過濾器濾芯；
- 每半年：拆卸法蘭檢查墊片（老化或破損時更換）；檢查發生體磨損情況（磨損超 0.1mm 時更換）；備份歷史數據（通過 U 盤導出）。
- 校準要求與方法
- 校準周期：貿易結算場景每 1 年第三方檢定（符合 JJG 198-2002《渦街流量計》規程），內部計量場景每 2 年校準，高含雜 / 振動場景每 6-12 個月校準；
- 校準方法：
- 在線比對法：在 dn125 管道上串聯標準渦街流量計（精度 0.5 級），連續運行 24 小時，每 2 小時記錄 1 組數據，相對偏差≤±1.5%（1.5 級精度）為合格；
- 離線校準法：拆卸后送至資質機構，用標準流量裝置模擬實際工況（流速、溫度、壓力），校準儀表常數，合格后重新安裝（安裝時需再次檢查法蘭同心度）。
- 故障排查（法蘭相關問題）
- 流量顯示為零：檢查流體是否斷流、傳感器接線是否松動、法蘭是否泄漏（泄漏會導致實際流量下降）、發生體是否被雜質卡滯（拆洗發生體）；
- 流量誤差超差：檢查法蘭同心度 / 垂直度（偏差超限時重新安裝）、直管段是否足夠、傳感器是否被污染（清潔探頭）；
- 法蘭泄漏：更換墊片，重新緊固螺栓（確保扭矩達標），檢查密封面是否損傷（損傷時需修復法蘭）。
六、總結
渦街流量計 dn125 法蘭的核心價值在于 “中小管徑場景的法蘭連接精準計量”—— 通過法蘭 - 表體一體化設計解決同心度與泄漏問題，用多維度優化（旋渦發生體、傳感器、流態引導）適配小管徑流態敏感特性，同時兼顧不同場景的密封、耐腐、衛生需求。無論是工廠循環水的內部計量，還是工業園區氣體的遠程監控，亦或食品廠清潔流體的衛生級計量，其都能以 1.0-1.5 級的精度、8-10 年的壽命、法蘭連接的便捷性，為 dn125 小管徑流體系統提供可靠支撐。在實際應用中，需緊扣 “場景定法蘭材質與墊片（如食品選衛生級）、安裝控同心度與密封（避免偏差影響精度）、維護重法蘭檢查與校準（確保長期穩定）” 的邏輯，才能充分發揮其技術優勢，為中小管徑流體計量的精準與高效保駕護航。
